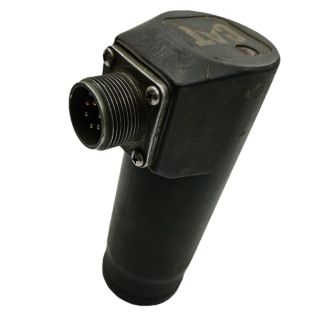

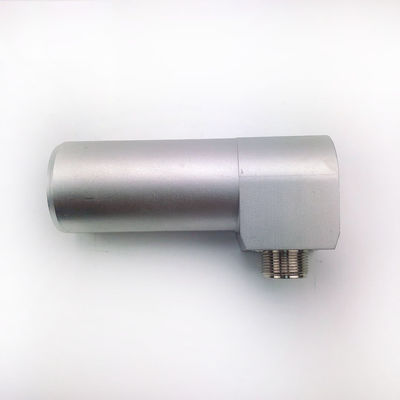

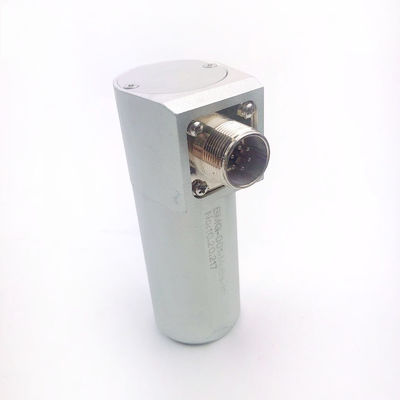

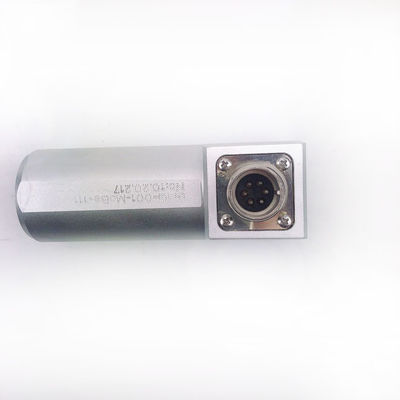

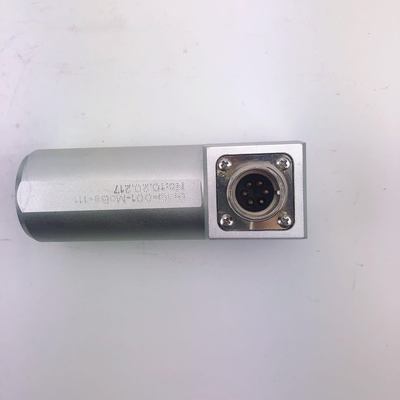

ПЕРЕДСТАВЛЕНИЯ ПАВЕР 369-4794 ДЕЙСТОР НАВЛЕЖЕНИЯ 3694794 Уровень измерения для AP655F/AP355 PAVER

1. Обзор системы
На асфальтировщике AP655F система выравнивания материалов, представленная P/N 369-4794, представляет собой бесконтактную ультразвуковую систему обнаружения.Его основная задача состоит в том, чтобы автоматически поддерживать постоянную высоту материала груды (асфальтовой смеси) перед шлифовкой, что является критическим фактором для обеспечения гладкости и качества моста.
Основная функция:Постоянно контролировать высоту материала перед шпагой и использовать электронную систему управления для автоматического регулирования скорости конвейеров (кормильщиков) и швырков (швырков), достигая замкнутого цикла контроля "увеличения материала питания, когда низкий, уменьшение питания, когда высокий".
Конечная цель: обеспечить непрерывную, равномерную и постоянную поставку материала.или разделение материала, вызванное колебаниями объема материалаЭто также значительно уменьшает нагрузку оператора.

2. Основные компоненты
Хотя этот конкретный номер части может указывать на один из этих компонентов, вся система обычно включает:

• Ультразвуковые датчики: это "глаза" системы. Обычно один из них устанавливается с каждой стороны, над передней частью шпаги, указывая вниз на материалную кучу.Они постоянно излучают ультразвуковые волны и принимают эхо, рассчитывая расстояние до вершины груды на основе разницы во времени.
• Модуль управления / контроллер: это "мозг" системы. Он принимает сигналы от ультразвуковых датчиков и сравнивает их с желаемым значением высоты материала, предварительно установленным оператором.Затем он рассчитывает командный сигнал на основе любого отклонения.
• Интерфейс оператора: нагрузка на панель управления на станции оператора.Оператор использует его, чтобы включить автоматическое управление В / ОТ и установить желаемую высоту материала (часто выражается в процентах от высоты материалов ворот, например, установленный в диапазоне 60%-80%).
• Актуаторы: это "руки и ноги" системы.Команды из модуля управления отправляются через электрические цепи к электропропорциональным клапанам, которые управляют гидравлическими двигателями для конвейеров и штурваловИзменяя ток, система точно регулирует гидравлический поток, тем самым бесконечно изменяя скорость подачи и распределения материала.

3Как это работает: процесс

1. Измерение: левые и правые ультразвуковые датчики непрерывно измеряют расстояние до поверхности материала.
2. Сравнение: модуль управления сравнивает измеренное фактическое расстояние с идеальным расстоянием, заранее установленным оператором (которое представляет собой идеальную высоту материала).
3. Расчет: если уровень материала слишком низкий (фактическое значение > заданное значение), контроллер рассчитывает необходимость увеличения скорости подачи.он рассчитывает необходимость уменьшения скорости подачи.
4. Использование: модуль управления посылает электрический сигнал гидравлическим электроклапанам, регулируя скорость конвейеров и ростов для изменения скорости подачи материала.
5. Обратная связь: изменение скорости подачи приводит к изменению высоты материала. Датчики обнаруживают это новое изменение, и цикл повторяется. Этот непрерывный процесс с закрытым циклом поддерживает динамическое равновесие.

4Основные особенности и преимущества

• Неконтактное измерение: Ультразвуковая технология надежна и не требует обслуживания, не зависит от температуры материала, вязкости или цвета.
• Автоматическое управление: значительно уменьшает нагрузку оператора, позволяя ему сосредоточиться на направлении движения и общей работе.
• Улучшенное качество дорожного полотна: постоянное содержание материала является самым основным требованием для обеспечения гладкости, плотности и однородности дорожного полотна.
• Уменьшение отходов материала и механического напряжения: предотвращает чрезмерное износ лопастей шлифов и шлифовки, вызванные перегрузкой, и избегает остановок и охлаждения шлифовки из-за нехватки материала.
• Независимое левое/правое управление: левый и правый уровни материала обычно определяются и контролируются независимо друг от друга.что позволяет системе справляться с асимметричными ситуациями, например, когда у одной стороны заканчивается материал..

5Важные соображения

• Калибровка: датчики должны быть правильно установлены и калиброваны для обеспечения точности измерений.
• Влияние на окружающую среду: экстремальные погодные условия (например, сильный дождь, густой туман) или сильная турбулентность воздуха (например, сильный ветер) теоретически могут вызывать незначительные помехи ультразвуковым сигналам.Хотя на практике, воздействие обычно минимально при стандартных работах с мостом.
• Обслуживание: держите датчики чистыми и свободными от мусора или асфальта, чтобы обеспечить правильную работу.

Подводя итог, система выравнивания материалов, представленная P/N 369-4794-00 для мостовой установки AP655F, представляет собой высокоинтегрированную, интеллектуальную ультразвуковую систему автоматического управления подачей.Он является основным компонентом современных высокопроизводительных мостовых, превращая традиционную "опытную работу" в "автоматизированный точный контроль".
