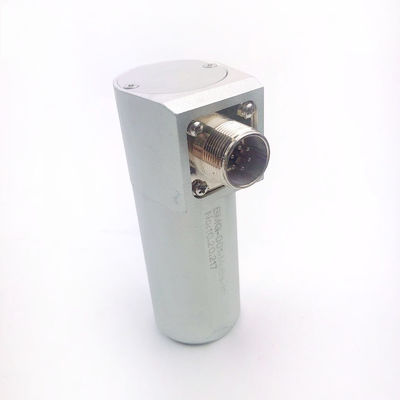

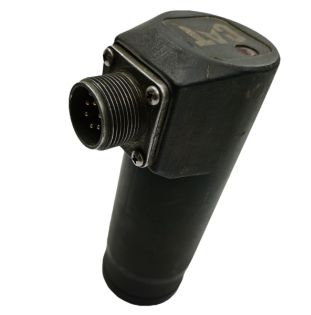

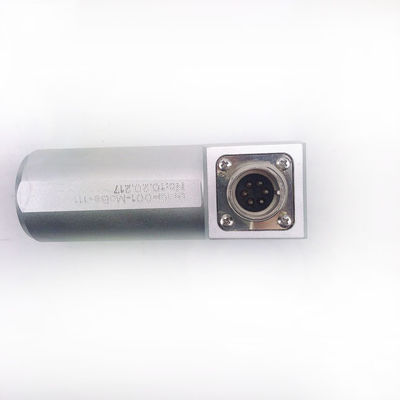

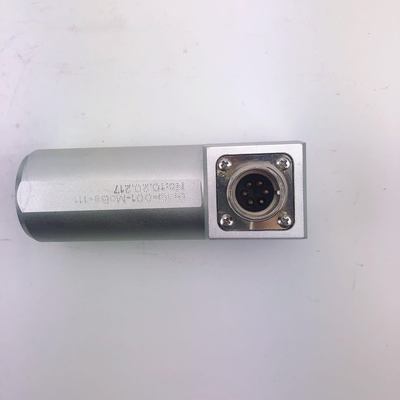

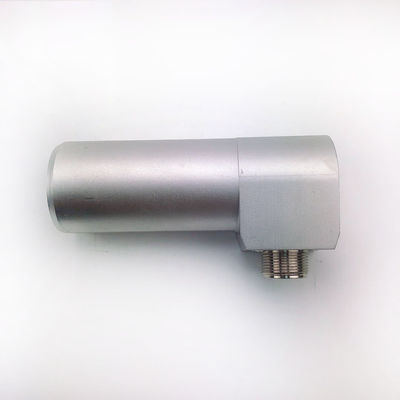

ЗАПЧАСТИ ДЛЯ АСФАЛЬТОУКЛАДЧИКА P/N369-4794-00 ДАТЧИК УРОВНЯ КОНТРОЛЛЕР ДЛЯ АСФАЛЬТОУКЛАДЧИКА AP655F/AP355

1. Обзор системы
На асфальтоукладчике AP655F система выравнивания материала, представленная номером детали 369-4794-00, представляет собой бесконтактную ультразвуковую систему датчиков. Ее основная задача — автоматически поддерживать постоянную высоту насыпи материала (асфальтобетонной смеси) перед укладчиком, что является критически важным фактором для обеспечения ровности и качества укладки.
Основная функция: Непрерывный мониторинг высоты материала перед укладчиком и использование электронной системы управления для автоматической регулировки скорости конвейеров (податчиков) и шнеков (распределителей), обеспечивая замкнутое управление по принципу «увеличение подачи материала при низком уровне, уменьшение подачи при высоком уровне».
Конечная цель: Обеспечение непрерывной, равномерной и постоянной подачи материала. Это предотвращает дефекты укладки, такие как разрывы, вмятины, бугры или расслоение материала, вызванные колебаниями объема материала. Это также значительно снижает нагрузку на оператора.

2. Основные компоненты
Хотя этот конкретный номер детали может указывать на один из этих компонентов, вся система обычно включает:

• Ультразвуковые датчики: Это «глаза» системы. Обычно по одному датчику устанавливается с каждой стороны над передней частью укладчика, направленные вниз на насыпь материала. Они непрерывно излучают ультразвуковые волны и принимают эхо, рассчитывая расстояние до вершины насыпи на основе разницы во времени.
• Модуль управления / Контроллер: Это «мозг» системы. Он получает сигналы от ультразвуковых датчиков и сравнивает их с желаемым значением высоты материала, заданным оператором. Затем он рассчитывает управляющий сигнал на основе любого отклонения.
• Интерфейс оператора: Расположен на панели управления на рабочем месте оператора. Оператор использует его для включения/выключения автоматического управления и для установки желаемой высоты материала (часто выражается в процентах от высоты заслонок материала, например, устанавливается в диапазоне 60%-80%).
• Исполнительные механизмы: Это «руки и ноги» системы. Команды от модуля управления передаются через электрические цепи на пропорциональные электроклапаны, которые управляют гидравлическими двигателями конвейеров и шнеков. Варьируя ток, система точно регулирует поток гидравлической жидкости, тем самым плавно изменяя скорость подачи и распределения материала.

3. Принцип работы: Процесс

1. Измерение: Левый и правый ультразвуковые датчики непрерывно измеряют расстояние до поверхности материала.
2. Сравнение: Модуль управления сравнивает измеренное фактическое расстояние с заданным оператором идеальным расстоянием (которое представляет собой идеальную высоту материала).
3. Расчет: Если уровень материала слишком низкий (фактическое значение > заданное значение), контроллер рассчитывает необходимость увеличения скорости подачи. Если уровень слишком высокий (фактическое значение < заданное значение), он рассчитывает необходимость уменьшения скорости подачи.
4. Исполнение: Модуль управления посылает электрический сигнал на гидравлические электроклапаны, регулируя скорость конвейеров и шнеков для изменения скорости подачи материала.
5. Обратная связь: Изменение скорости подачи приводит к изменению высоты материала. Датчики обнаруживают это новое изменение, и цикл повторяется. Этот непрерывный процесс с обратной связью поддерживает динамическое равновесие.

4. Ключевые особенности и преимущества

• Бесконтактное измерение: Ультразвуковая технология надежна и не требует обслуживания, на нее не влияют температура, вязкость или цвет материала.
• Автоматическое управление: Значительно снижает нагрузку на оператора, позволяя ему сосредоточиться на направлении движения укладчика и общей работе.
• Улучшенное качество укладки: Постоянный уровень материала является самым фундаментальным требованием для обеспечения ровности, плотности и однородности покрытия.
• Снижение потерь материала и механических нагрузок: Предотвращает чрезмерный износ лопастей шнеков и укладчика, вызванный перегрузками, а также избегает остановок и охлаждения укладчика из-за нехватки материала.
• Независимое управление левой/правой стороной: Уровни материала слева и справа обычно измеряются и контролируются независимо, что позволяет системе справляться с асимметричными ситуациями, например, когда одна сторона остается без материала.

5. Важные соображения

• Калибровка: Датчики должны быть правильно установлены и откалиброваны для обеспечения точности измерений.
• Влияние окружающей среды: Экстремальные погодные условия (например, сильный дождь, густой туман) или сильная турбулентность воздуха (например, сильный ветер) теоретически могут вызвать незначительные помехи для ультразвуковых сигналов, хотя на практике влияние обычно минимально при стандартных операциях укладки.
• Техническое обслуживание: Поддерживайте чистоту зондов датчиков и отсутствие на них грязи или асфальта для обеспечения надлежащей работы.

Таким образом, система выравнивания материала, представленная номером детали 369-4794-00 для асфальтоукладчика AP655F, представляет собой высокоинтегрированную, интеллектуальную ультразвуковую систему автоматического управления подачей. Это ключевой компонент современных высокопроизводительных укладчиков, трансформирующий традиционную «эксплуатацию на основе опыта» в «автоматизированное точное управление». Это незаменимое оборудование для обеспечения высококачественных операций по укладке.
