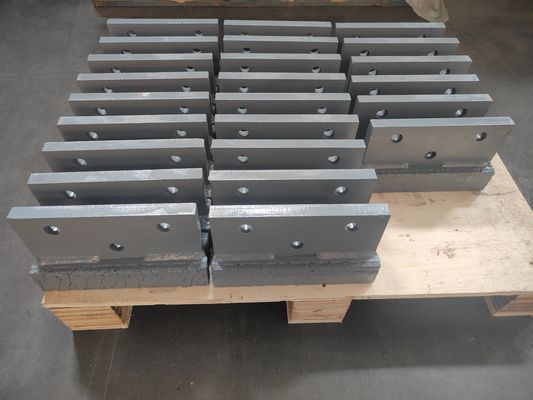

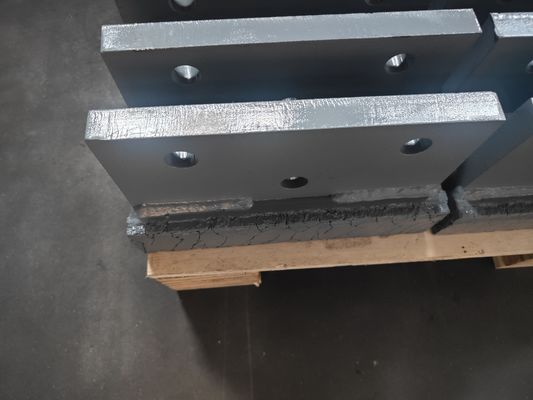

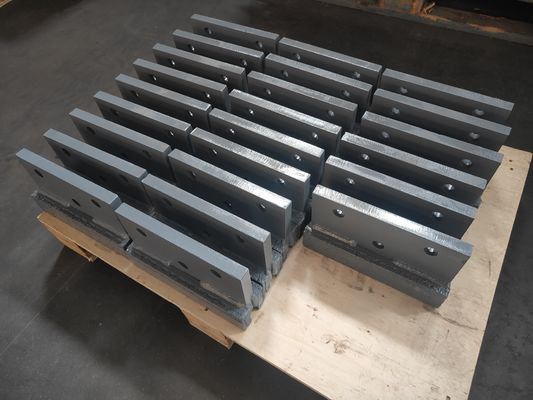

Запчасти для фрезы PM620 540-6797/5407967 Выбрасывающая пластина метательный ковш

1. Функция и назначение

Его основные функции заключаются в креплении и фиксации режущих инструментов (резцов) и выбрасывании фрезерованного материала в конвейерную систему.

Крепление инструмента: Выбрасывающая пластина имеет точно обработанные отверстия, предназначенные для фиксации резцов с твердосплавными наконечниками. Она служит критически важным интерфейсом между блоком инструмента и корпусом барабана.

Выбрасывание материала: Отсюда и название "Метательный ковш". В процессе фрезерования вращающиеся выбрасывающие пластины "зачерпывают" фрезерованный материал (асфальт, бетон и т. д.) и используют свою особую форму и центробежную силу для эффективного отбрасывания материала назад и вверх, обеспечивая его точное попадание на конвейерную ленту машины. Этот процесс жизненно важен для поддержания эффективного потока материала и предотвращения засорения вокруг барабана.

2. Расположение

Эта выбрасывающая пластина крепится болтами к фрезерному барабану холодной фрезы PM620. На одном барабане установлено несколько выбрасывающих пластин в определенном спиральном порядке для обеспечения плавной работы фрезерования и эффективного выбрасывания материала.

3. Ключевые особенности

Высокопрочный материал: Изготовлен из высокопрочной, износостойкой легированной стали (например, AR400 или H450) и часто подвергается термообработке для противостояния огромным ударным нагрузкам, трению и истиранию, возникающим в процессе фрезерования.

Точное проектирование: Его форма, угол и положение тщательно разработаны и протестированы для оптимизации эффективности фрезерования, снижения шума и вибрации, а также обеспечения оптимальной траектории материала.

Износная деталь: Являясь непосредственным участником процесса фрезерования, она постепенно изнашивается со временем. Чрезмерный износ может привести к увеличению отверстий для инструмента (что вызывает ослабление инструмента), снижению эффективности выбрасывания и возможному повреждению блоков инструмента или самого барабана. Поэтому необходимы регулярный осмотр и замена.

4. Информация о номере детали

540-6797 / 5407967: Это оригинальные номера деталей. Эти два номера, скорее всего, относятся к одной и той же детали, потенциально представляя варианты в разных системах или каталогах. 540-6797 — это стандартный формат с дефисом, а 5407967 может быть упрощенной версией. Всегда лучше подтвердить правильный номер у вашего поставщика перед заказом.

Применение: В основном предназначена для холодной фрезы CatPM620. Всегда рекомендуется проверять совместимость номера детали с конкретным серийным номером вашей машины.

5. Замена и техническое обслуживание

Замена выбрасывающих пластин является стандартной частью капитального ремонта и обслуживания барабана. Осмотр или замена должны рассматриваться при возникновении следующих ситуаций:

Инструменты ослаблены или имеют аномальные следы износа.

Эффективность выбрасывания материала снижается, что приводит к накоплению материала в корпусе барабана.

На самих выбрасывающих пластинах наблюдаются видимые признаки чрезмерного износа, трещин или повреждений.
